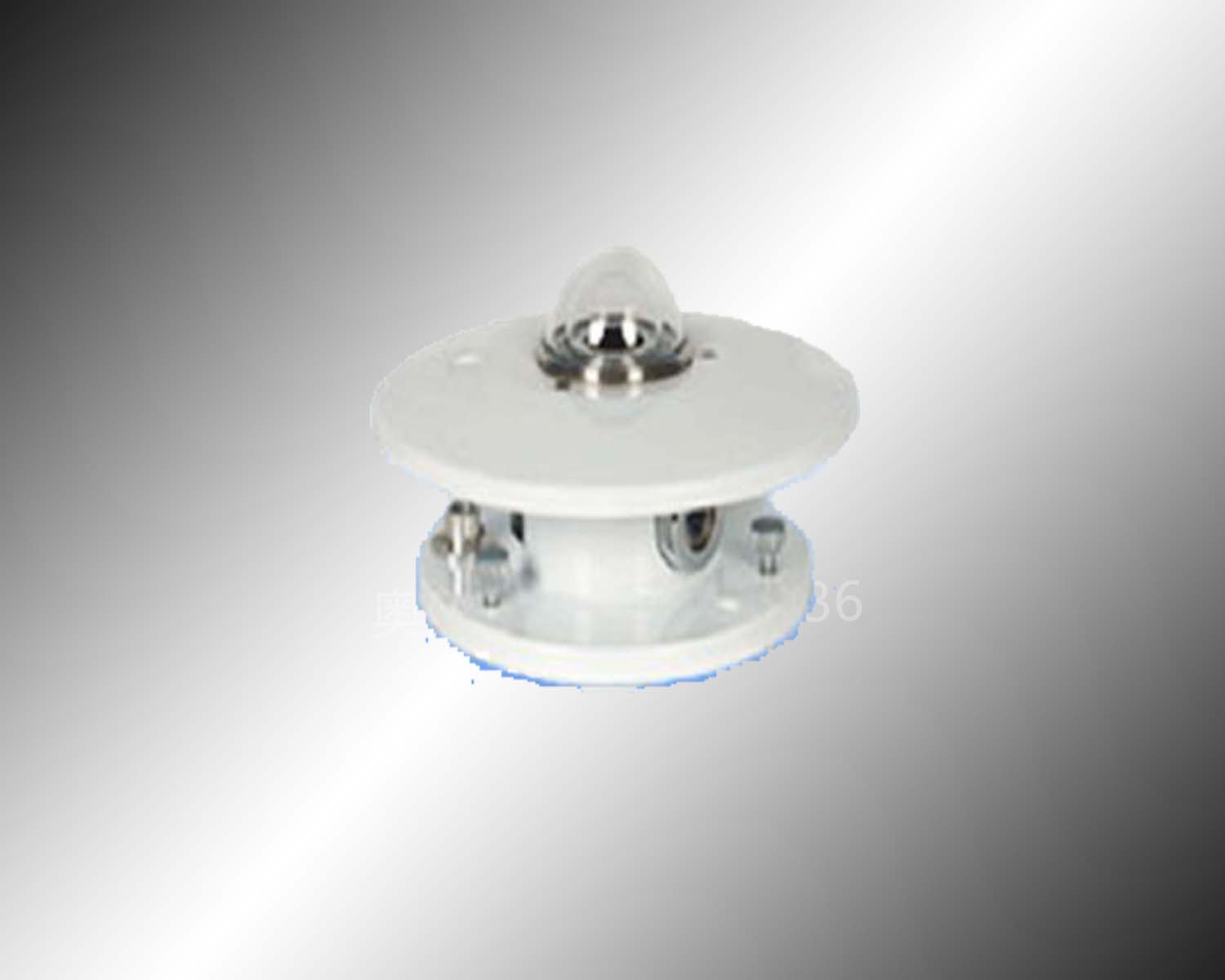

PTPS3000光伏（太阳）总辐照传感器

一、用途
该表用来测量光谱范围为0.3-3μm的太阳总辐射，也可用来测量入射到斜面上的太阳辐射，如感应面向下可测量反射辐射，如加遮光环可测量散射辐射。因此，它可广泛应用于太阳能利用、气象、农业、建筑材料老化及大气污染等部门做太阳辐射能量的测量。
二、工作原理
该表为热电效应原理：感应元件采用绕线电镀式热电堆，其表面涂有高吸收率、高发射率的黑色涂层，其涂层可保证仪表的方位响应和余弦响应的偏差很小。热接点在感应面上，而冷结点则位于机体内，冷热接点产生温差电势。然后换算成辐射通量密度。
防风玻璃半球罩的选择：采用美国JGS３石英玻璃，在透过波长为350～2600纳米的范围内，玻璃均匀平滑地保持0.95以上的透过率。防风玻璃罩为双层，内罩对红外波段有隔绝功能，这样可以使辐射测量仅限于短波部分，内罩同时可以隔绝外罩的红外辐射。
仪表内安放了精密器件组成的集成电路，对仪器输出的非线性进行了补偿，减小仪表受温度和非线性的影响。
三、技术参数

测量范围	0～2000W/m2
信号输出	0～20mV
波长范围	280nm～3000nm
灵敏度	7～14μV／w.m-2
响应时间	≤30秒(99％)
内阻	230Ω
稳定性	±2％（一年灵敏度变化率）
余弦	≤±3％(太阳高度角10°时对理想值的变差)
温度特性	±2％(-20℃～+40℃)
非线性	±2％
重量	2.5kg
