PTPS1100太阳光总辐照传感器

一、关于太阳辐射
太阳总辐射是地球某一观测点水平面上接收太阳直接辐射与太阳散射辐射的总和。太阳辐射的单位为W/m2。辐射量通常按日、月、年为周期计算，单位是J（焦耳）。
二、产品简介

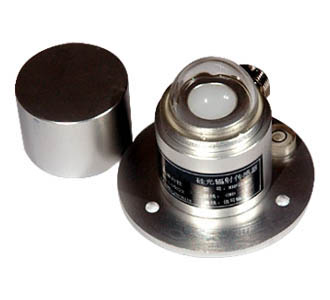

PTPS1100系列硅光总辐射传感器采用进口传感核心，光学材料窗口，铝合金壳体结构，配防水航插；具有结构坚固、密封性好、使用寿命长、测量精度高、稳定性好，传输距离、抗外界干扰能力强等特点。可广泛用于环境、温室、实验室、农业、科研等各类太阳辐射强度测量。
三、技术参数

型号	PTPS1100BU	PTPS1100BI	PTPS1100BR
光谱范围	400nm～1100nm
余弦响应	≤5％
精确度	±5%rdg+10dgts
线性度	±2%
量程	0～2000W/m2
输出信号	DC 0～2V	4～20mA电流环	RS485
灵敏度	1uV/W	8uA/W
输出值计算	输出值(W)=电压(mV)/灵敏度	输出值(W)=(电流uA-400uA)/灵敏度	输出值(W)=高字节×256+低字节
接线定义	1pin--红：4～15V,24V 2pin--绿：GND 3pin--黄：信号输出 4pin--：未用	1pin--：未用 2pin--：未用 3pin--黄：电流输入 4pin--蓝：电流输出	1pin--红：电源+ 2pin--绿：GND 3pin--黄：RS485A 4pin--蓝：RS485B
功耗	≤10mW@5V	≤240mW@12V	≤50mW@5V
工作电压	DC 4V～15V或24V	DC 7.5V～36V	DC 4V～15V或24V
工作温度	-40～80℃
工作湿度	0～100RH
