台湾光焱（Enli）QE-R太阳能电池量子效率

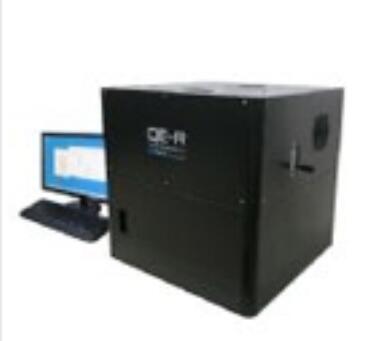

台湾光焱（Enli）QE-R太阳能电池量子效率/光谱响应/IPCE测量仪

QE-R光谱响应测试系统 产品特色:

• 特制高效率集光系统设计，高达70 %以上的集光，有效提高讯号强度，使量测更快更稳定。
• 独家配备两部锁相放大器，同时达到即时监控光强与讯号量测，提供最准确的量测结果。
• 独家整合电脑自动控制讯号切换器，可降低维修及耗材成本。
• 采用原装多光栅单光仪，低杂散光 < 10-5，稳定度高及扫描快速。
• 光源稳定，可长时间持续测试，缩短实验校正时间。
• 数据重复性高达99.5 %。
• 适用于量测各种材料之太阳能电池。

※以QE-R量测三节电池的EQE


※以QE-R比较不同结构之HIT电池

※以QE-R量测硅基三节电池结构的EQE	※QE-R量测太阳能电池的差异性小

QE-R光谱响应测试系统 系统说明:

• QE-R标准系统即具备IEC 60904-1、60904-7、60904-8要求之所有必备功能:
  • 依据IEC 60904-8规范设计，可校正、量测光谱响应 / 量子效率。
  • 采用德国Fraunhofer ISE同等级之白光偏光源，光源强度可达0~3个太阳 光常数。
  • 具备自动电压偏压功能，将电池稳定的维持在短路条件，在测试量测光谱响应 / 量子效率时无须再外接一个电源供应器，省去接线错误的麻烦。
  • 量测太阳能电池材料能隙，提供客户重要材料参数。
  • 独家光谱不合致度因子(Spectral Mismatch Factor)计算，提供用户最重要的修正参数。
  • 独家全光谱短路电流密度计算(auto interlace演算)，可提供最准确的计算结果。
  • 短路电流密度光谱，提供客户作为材料分析、制程改进之关键资讯。
  • 内部量子效率计算功能，客户可自行输入反射率，计算内部量子效率。
• 高效率集光系统，集光效果 > 70 %，较传统透镜集光系统高于一个数量级以上的光强度，提供系统绝佳的讯噪比与量测的准确性。
• Czerny-Turner多光栅单光仪，低杂散光 < 10-5，高稳定度、扫描快速，光谱范围可达200 nm ~2000 nm。
• 双光束光路设计:
  • 同NIM、NIST、PTB国际一级校验单位相同光路设计。
  • 量测样品光电流讯号同时监控光强变化，确保量测的高度准确性。
• 讯号多工器，独家整合电脑自动控制讯号切换器，避免拉拔讯号线接头所造成之损坏，降低维修及耗材成本。
• 优异的信噪比，可达100 dB是整体系统优化的结果，客户无须再阅读一般锁相放大器厚重的操作手册，无须自行优化量测时的设定参数，避免人为操作的困扰与错误。
• 直流量测模式，客户无须再拆装任何硬体设备，直接将多功电表，模组化整合到系统内部，大幅简化硬体空间与拆装的不便性。
• 高均匀度参考侦测器(Reference detector)。

QE-R光谱响应测试系统 系統规格

项目	规格
仪器大小	600(W) x 600(D) x 610(H)mm集成系统,不含作业计算机
重量	主体:80kg
量测模式	交流量测模式
量测波长	300nm~1100nm ,可扩展到2000nm
光班大小	2 x 2 m2或1 x 4 m2(可客制)
整合型光源系统	150WXQ光源系统（或75W Xe灯光源），光源不稳定度<0.1%，可提供300nm~2000nm连续光源 高效率椭圆集光镜系统，具备三轴调整旋钮 灯源定时器
单光仪	Czerny-Turner多光栅单光仪 0.1nm波长解析，扫描范围 200nm~2000nm
自动滤镜转轮	可装载6片杂散光滤镜 可手动/计算机控制，具LED显示
斩波器	4Hz~500Hz，计算机频率控制
双锁相放大器	两部DSP dual-phase锁相放大器整合于系统内，可同时撷取双光束测试讯号
校正探测器	Si侦测器，10x10m2 有效面积内不均匀度<0.5% 侦测能力200nm~1100nm 附300nm~1100nm光谱回应追溯校验报告
讯号切换多任务器	4对1计算机控制讯号切换多任务器
计算机系统	PC,LCD,Windows操作系统(需自备计算机桌)
软件	EQE/SR量测控制软件 光强度校正 多图储存与编辑 能系分析功能 自动切换参考侦测器与待测电池之讯号 样品讯号状态显示 内部量子效率计算(客户输入反射率) 全光谱短路电路密度计算(自动交错算法) 短路电流密度光谱 光谱不含致度因子计算软件(自动交错算法)
电力需求	可选110V或220V AC单相，<1KVA
操作环境	温度:20 ℃~40 ℃，湿度:20%~80%
光强监控模块	300nm~1100nm，双光束量测
偏压电压	0V~±5V

QE-R光谱响应测试系统 选购功能

项目	规格
双光源系统	Xe + QTH 双光源系统，含两组高效率椭圆集光灯系统，计算机控制电源切换 700 (W) x 700 (D) x800(H) 集成外箱(选购双光源后的材积)
偏置光源	150 W 白光偏光光源
全自动多接面量测套件	可量测: aa-si; au-si double-junction; aau-si; auu-si; aug-si triple-junction; III-V double-junction and triple-junction; OPV double-junction
内部量子效率量测模块	2”积分球 硅侦测器，波长范围 300 nm~ 1100 nm 积分球切换机构 反射率 / IQE 量测软件
穿透率量测模块	穿透率量测侦测器，si 300 nm ~ 1100 nm 穿透率量测软件 量测样品台，样品大小 max. 20 x 20 x 3mm3 (min. 10 x 10 x 1 mm3)
长波长扩充套件	Ge 锗参考侦测器，900 nm ~ 1800 nm 含校正报告 InGaAs 参考侦测器，1000 nm ~ 2000 nm 含校正报告
UPS	Online UPS > 1.5 KVA
Mapping	XY自动平台，200 nm x 200 nm行程，2.5 um resolution Mapping量测软件 任意波长QE扫描等功能 自动光强校正 / 样品量测 / 位置调整
其他	直流量测模式、客制化样品台、数字影像显微镜下针监控系统、反射率内部量子效率量测、吸收光谱量测(需选购反射率及穿透率套件)、系统使用效益统计分析、制成改进分析功能、供电系统分析、光束引致电流空间扫描3D扫描量测与分析、多点EQE自动量测
