中文名:地面光伏 (PV) 模块 - 设计资格和型式批准 - 第 2 部分:测试程序
英文名称:Terrestrial photovoltaic (PV) modules - Design qualification and type approval - Part 2: Test procedures
发行日期:STANDARD by International Electrotechnical Commission, 02/24/2021
IEC 61215-2 :2021 旨在适用于所有地面平板模块材料,例如晶体硅模块类型以及薄膜模块。该测试序列的目的是确定模块的电气和热特性,并在合理的成本和时间限制内尽可能证明该模块能够承受在一般露天气候下的长时间暴露。如此合格的模块的实际预期寿命将取决于其设计、环境和运行条件。
前言
1)国际电工委员会(IEC)是一个包含各国电工委员会的国际标准组织。IEC的目的是推进电子电气领域的标准相关问题的国际合作。为此目的及除此之外的其他活动,IEC制定国际标准,技术规范,技术报告以及公开的规范和指导(以下简称IEC出版物)。他们的准备工作委托给技术委员会,任何对此感兴趣的IEC国家委员会将可能参与进此制定工作。国际上与IEC有关的政府或非政府组织也都参与进此制定工作。IEC与国际标准化组织(ISO)按照两者达成共识的条件密切合作。
2)IEC关于技术问题表述的正式决议或共识尽可能地接近相关问题的国际共识,因为技术委员会由所有相关的IEC国家委员会的代表。
3)IEC的出版物都使用国际推荐使用的形式,并且在这个意义上被IEC国家委员会认可。尽管尽可能地确保IEC出版物技术内容的准确性,但是IEC不为它的使用方式及终端用户对其的误解负责。
4)为了推进国际一致性,IEC国家委员会承担着最大化地在他们的国家和地区出版物中明确运用IEC出版物的任务,任何关于IEC出版物与他们国家或地区出版物的不同应在最后清楚的注明。
5)IEC本身不提供任何合格证明。独立的认证机构提供合格评定服务,并在一些地区获得IEC合格标识。IEC不对任何由独立认证机构提供的服务负责。
6)所有的使用者应确保使用最新版的出版物
7)IEC及其董事,职员,雇员和代理人(包括独立的专家以及技术委员会和IEC国家委员谁的成员)不对任何人身伤害,财产损失,或任何性质的其他损害负责,无论是直接或是间接,以及对于此出版物或是任何其他任何出版物的成本(包括法律费用)和出版的花费。
8)本出版物引用的规范性文件应注意,引用出版物的使用对本出版物的正确使用是必要的。
9)应注意IEC出版物的原理可能是一些专利主题的可能,IEC不对识别这些专利权负责。
IEC 61215 - 1 国际标准已由 IEC 技术委员会 82 编制:太阳能光伏发电系统。第二版 IEC 61215 - 1 取消并取代了 2016 年发布的第一版,它构成了技术修订。与前一版相比,这一版包括以下重大技术变化:
a)增加一个来自 IEC TS 62782 的测试。(动态载荷测试)
b )加入 IEC TS 62804 - 1 中的测试。 (PID测试)
c )增加柔性组件所需的测试方法,包括增加:弯曲试验(MQT22).
d )增加关于如何执行 IEC 61215 的定义、参考和说明双面光伏组件的设计确认和型式认可。
e )澄清与功率输出测量有关的要求。在 200 个热循环期间给接线盒增加重量。
g )要求按照 IEC TS 62915 进行复测。
h )去除标称组件温度运行测试( NMOT )和相关测试性能在 NM OT ,从 IEC 61215 系列。
资料丰富的附件 A 解释了一些更为重要的
在 IEC 61215 系列从第 1 版进展到第 2 版的过程中所做的重大更改。

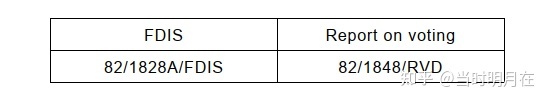

本国际标准的文本以下列文件为基础:
本标准批准投票的全部信息见上表所示的投票报告。
本文件是根据 ISO / IEC 指令第 2 部分起草的。
IEC 61215 系列中的所有部件的清单,发布在通用标题“陆地光伏组件( PV )-设计确认和类型批准”下,可以在 IEC 网站上找到。
委员会决定,这份文件的内容将保持不变,直至独立选举委员会的网站在“Welcome to the IEC Webstore"与具体文件有关的数据。在此日期,文件将再次确认撤回改为修订版已修正
----介绍
鉴于本标准系列的第 1 部分描述了需求(一般的和具体的关于器件技术的),第 1 部的子部分定义了技术变化,第 2 部定义了一套设计确认和型号批准所需的测试程序。第 2 部分中描述的测试过程适用于所有设备技术。
1 范围
该文件规定了适合在露天气候条件下长期运行的陆地光伏组件的设计确认要求。合格的组件的使用寿命取决于其设计、环境和运行条件。测试结果不被视为组件寿命的定量预测。
在第 98 百分位工作温度超过 70 ° C 的气候条件下,建议用户考虑在 IEC TS 63126 中描述的更高温度测试条件下进行测试。如 IEC TS 63163 (正在开发中)所述,对于寿命预期较低的光伏产品,希望获得资质的用户建议考虑为消费电子产品中的光伏设计的测试。希望获得 IEC 61215 测试的特性在制造产品中一致出现的信心的用户可能希望在光伏制造中使用 IEC 62941 质量系统。
本文件旨在适用于所有陆地平板组件材料,如晶体硅组件类型以及薄膜组件。它不适用于非长期应用的系统,如安装在遮阳篷或帐篷中的柔性组件。
本文件不适用于集中阳光使用的组件,虽然它可以用于低集中器组件(1至3太阳)。对于低浓度组件,所有的测试使用的辐照度,电流,电压和功率水平预计在设计浓度进行。
本文件不涉及光伏组件与集成电子的特殊性。然而,它可以用作测试此类光伏组件的基础。
该测试序列的目的是确定该组件的电气特性,并尽可能在合理的成本和时间的限制内显示该组件能够承受长时间的户外暴露。加速测试条件是基于经验所需的重现选定的观察到的字段故障,并平等地适用于组件类型。加速因子可能随产品设计而变化,因此并非所有的降解机制都可能出现。在 IEC 62506 中可以找到关于加速试验方法包括术语定义的进一步的一般信息。
一些长期的退化机制,只能合理地检测通过组件测试,由于需要很长的时间来产生的故障和必要的应力条件,是昂贵的生产在大面积。已达到足够成熟水平的组件测试,以设置具有高置信度的通过/失败标准被纳入 IEC 61215 系列,通过表 1 的补充。相反,在 IEC 61215 - 2 中,本系列中描述的测试过程是在组件上执行的。
2 规范性引用文件
下列标准所包含的条文,通过在本标准中引用而构成了本标准的条文。标注日期的标准,仅引用的版本有效。未标注日期的标准,可使用最新版本标准(包括任何修订)。
IEC 60269-6, Low-voltage fuses – Part 6: Supplementary requirements for fuse-links for the protection of solar photovoltaic energy systems
IEC 60891, Photovoltaic devices – Procedures for temperature and irradiance corrections to measured I-V characteristics
IEC 60904-1, Photovoltaic devices – Part 1: Measurement of photovoltaic current-voltage characteristics
IEC TS 60904-1-2:2019, Photovoltaic devices – Part 1-2: Measurement of current-voltage characteristics of bifacial photovoltaic (PV) devices
IEC 60904-3, Photovoltaic devices – Part 3: Measurement principles for terrestrial photovoltaic (PV) solar devices with reference spectral irradiance data
IEC 60904-10, Photovoltaic devices – Part 10: Methods of linear dependence and linearity measurements
IEC TS 60904-13, Photovoltaic devices – Part 13: Electroluminescence of photovoltaic modules
IEC 61140, Protection against electric shock – Common aspects for installation and equipment
IEC 61215-2, Terrestrial photovoltaic (PV) modules – Design qualification and type approval – Part 2: Test procedures
IEC 61730-1, Photovoltaic (PV) module safety qualification – Part 1: Requirements for construction
IEC 61730-2, Photovoltaic (PV) module safety qualification – Part 2: Requirements for testing IEC TS 61836, Solar photovoltaic energy systems – Terms, definitions and symbols
IEC 61853-1, Photovoltaic (PV) module performance testing and energy rating – Part 1: Irradiance and temperature performance measurements and power rating
IEC TS 62782, Photovoltaic (PV) modules – Cyclic (dynamic) mechanical load testing
IEC 62790, Junction boxes for photovoltaic modules – Safety requirements and tests
IEC TS 62804-1, Photovoltaic (PV) modules – Test methods for the detection of potential-induced degradation – Part 1: Crystalline silicon
IEC 62852, Connectors for DC-application in photovoltaic systems – Safety requirements and tests
IEC TS 62915, Photovoltaic (PV) modules – Type approval, design and safety qualification – Retesting
IEC 62941, Terrestrial photovoltaic (PV) modules – Quality system for PV module manufacturing
IEC TS 63163: –1Terrestrial photovoltaic (PV) modules for consumer products – Design qualification and type approval
ISO/IEC Guide 98-3, Uncertainty of measurement – Part 3: Guide to the expression of uncertainty in measurement (GUM:1995)
