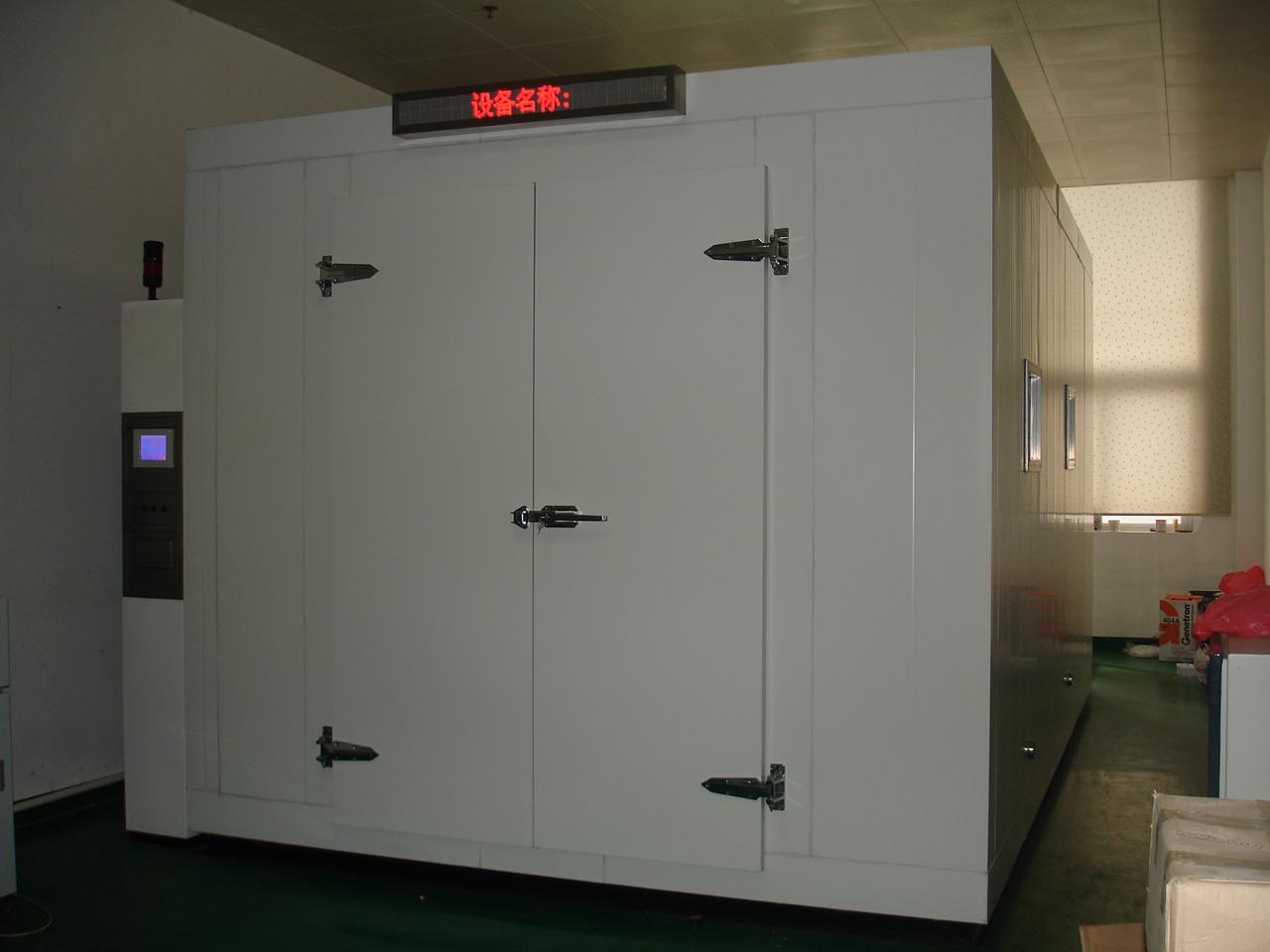

BWD-PV168-EV12ST 可程式恒温恒湿环境试验房

                             BWD-PV168-EV12ST 可程式恒温恒湿环境试验房




（一）产品用途：
该系列湿冻试验箱专用于光伏组件及地面用薄膜光伏组件设计鉴定和定型标准中的做热循环试验，与湿热试验。
确定组件承受高温、高湿之后以及随后的零下低温影响的能力。及组件承受由于温度反复变化而引起的热失配、疲劳和其他应力的能力
（二）技术参数：

工作室尺寸		900×800×1400（mm） (深×宽×高)，尺寸可定制100L/250L/500L/1000L/2000L
外形尺寸		1200×1200×2000（mm） (深×宽×高 以实际为准）
试件尺寸  （数量）：		太阳能组件：600*1200（mm），试件6块
温度范围     交变温度		20℃-100℃
温度波动度		±0.5℃ （空载时）
温度偏差		≤±2℃ （空载时）
湿度范围		20%-98%R·H(40-90℃)（可控可调）
湿度稳定度		±2%
湿度分布偏差		±5% R.H（空载下
降温速率		85℃～20℃   90/min（空载下）
升降速率		-20℃～+85℃  90/min（空载下）
发热负载		1500W
总功率		55kw
电源要求		AC380V  三相五线制
以上产品运行技术数据均在室温20±5℃，相对湿度≤85%R.H，水温5-28℃，供水压力应在0.1Mpa～0.3Mpa之间，工作室空载的条件下测得。
（三）箱体结构
结构方式	试验箱设计为整体式结构，箱体的前部为试验区、后部为压缩机制冷部分，方便试件的安置，电器控制柜与在设备的右侧部分。设计合理，经久耐用。设备在符合国家标准的前提下，各方面性能都稳定的基础上更具备实用性和便于控制。并且，该设备具有容易安装、操作简单，基本上不需要日常维护等特点。
外壳	设备外壳采用SUS304优质不锈钢板数控机床加工成型，更显光洁、美观；
内胆	内胆为SUS304优质不锈钢板；
样品架	专用的样品架，可以放置10片( 600*1200mm )组件；
保温材质	高密度玻璃纤维棉，保温厚度为100mm，确保箱体不会因温度传导而导致温 度波动过大，使样品在试验过程中温度一直保持恒定。
观察窗	箱门合理的位置设置一个透明窗口，尺寸约300*200mm，用以观测室内试样的变化。观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜，具有透明、隔热、不易产生蒸汽结霜等优点；
搅拌系统	采用长轴风扇电机，耐高低温之多翼式叶轮,以达强度对流垂直扩散循环，使实验室内的温湿度均匀并保持稳定；
大门	设备的门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭。大门内板材料为不锈钢制成，并采用无反作用门把手，操作更容易；
密封条	设备的门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭。
测试孔	左侧设1个φ50mm或100mm的测试孔，可外接测试电源线或信号线使用(孔径或孔数需使用方指示)。并配有专用软胶塞及不锈钢盖子。
脚轮	机器底部安装高品质可固定式PU活动轮，可以很方便地将机器移到指定位置，最后将脚轮固定；
控制面板	设备的控制部分设计在设备的右侧，分布有温控仪、控制开关等，操作方便，简单，易于维护。

（四）安装环境要求
4.1电源	AC 380V±10%、50 Hz、三相四线+接地线
4.2环境温度	5～32℃
4.3环境湿度	≤85%R.H
4.4安装布置尺寸	A：≥800m；B：≥1500mm； C：≥800m；D：≥800mm； E：≥500mm
4.5环境条件	设备现场周围无强烈振动、无强电磁场干扰、无高浓度粉尘及腐蚀性物质、无阳光直接照射或其它热源直接辐射。
4.6场地要求	设备应水平放置于通风良好的试验室内，周围应留有充足的空间供操作及维护之用；试验箱附近最好能备有排水地漏。
