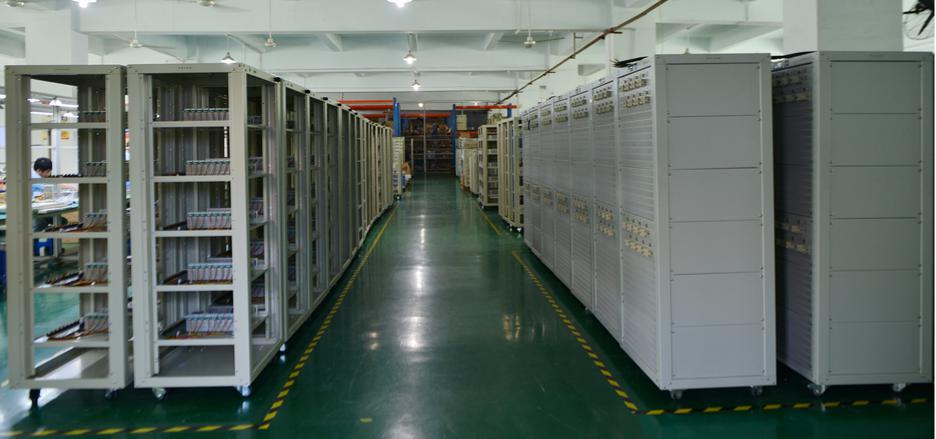

电池分容测试系统

1、型号：BWD-5V6A/BWD-5V12A/BWD-20V/20A(DIY)

2、满足标准：

    依据标准。

2、用途：具有多量程、高响应、高精度、高采样等性能特点，结构简单，模块化，单台测试设备为8通道设计，每个通道独立编程，并且最大支持254个工步，工步时间误差不超过50ms。测试模式支持：恒流、恒压、恒流恒压、恒功率、恒阻、脉冲。最小脉宽达500ms，每个脉冲工步支持32个不同的脉冲电流，脉冲模式工步时间控制的误差不超过1ms。

3、技术参数：

电压:25mV~5V

最低放电电压：上下夹具两端可放电至2V，2m线长可至2.5V；

电流：每通道输出范围（量程一：5mA-1A； 量程二：1A-6A； 量程三：6A~12A）；

恒压截止电流：量程一：2mA；    量程二：12mA；  量程三：24mA;

单通道最大输出功率：60W;

电流响应时间(10%FS~90%FS):1ms；

数据记录条件：最小时间间隔：100ms/最小电压间隔：10mV；

数据记录频率：10Hz;

充放电模式：恒流充电、恒压充电、恒流恒压充电、恒功率充电；

IP防护等级;防护等级IP20;

电流电压检测采样：四线制连接；

数据库：采用MySQL数据库集中管理测试数据；

数据输出方式：EXCEL2003,2010、TXT

工作温度范围：0℃~40℃（在25±10℃范围内，保证测量精度：精度漂移0.005% of FS /℃；

工作环境相对湿度范围：≤70% RH（没有水汽凝结）

输入电源：AC 220V ±10% / 50Hz；

功率：825W
