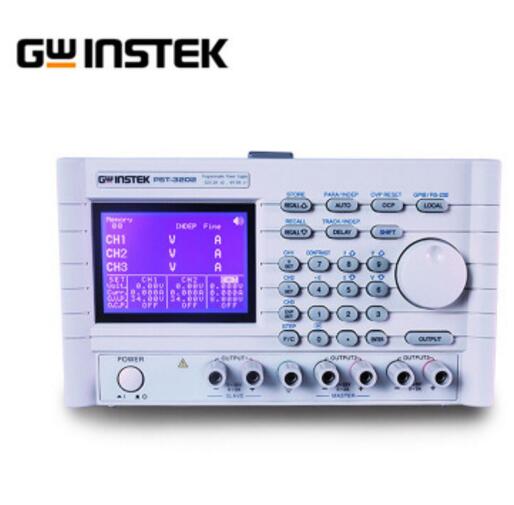

GWINSTEK PST-3202台湾固纬可编程线性直流电源

固纬电子GW Instek于2005年导入崭新设计的CIS企业识别，为成稳的企业再注入新的元素，展现创新积极、更有活力的企业形象。固纬电子以落实经营理念，贯彻品牌精神，期许与顾客持续建立更深远良好的互动关系。

产品叙述

PST系列是三路输出的可编程线性直流电源，有96 / 158W 两种功率的机型可选择。过电压、过电流和过温度保护。可使PST电源和负载免受意外损坏，高解析度可达到10mV、1mA。192X128 LCD 显示器可同时显示多组设定及量测结果；智能型风扇控制有效降低噪音。输出控制、储存/呼叫、自动追踪、自动串并联操作和简单的自动测试结构。SCPI命令集及LabVIEW驱动程序，可以透过RS-232或是GPIB介面提供编程控制或ATE开发测试软体。PST系列丰富的编程控制介面、高解析度、多组输出、自动操作功能，是产品测试或是机柜测试系统的最佳选择。

特点
全数位化可程式介面，高解析度10mV、1mA
192 * 128 LCD 显示幕，可同时显示多组设定及量测结果
(可变更显示模式)
视窗化直觉式智慧型操作介面，方便使用者操作
支持多组的立即按键
自动串并联功能
高稳定度、低漂移
过电压、过电流、过温度保护
智慧型风扇控制(随着输出功率变换)
内建 Buzzer 作为警告提示
100组设定储存
标准接口：RS-232
选购接口：GPIB(IEEE 488.2)





产品规格





输出
电压	0 ~ 32V x 2, 0 ~ 6V x 1
电流	0 ~ 2A x 2, 0 ~ 5A x 1
过电压保护	0 ~ 33V x 2, 0 ~ 7V x 1
负载调节率
电压	<3mV
电流	<3mA
电源调节率
电压	<3mV
电流	<3mA
解析度
电压	10mV ( 20mV 额定电压 > 36V )
电流	1mA ( 2mA 额定电流 > 3.5A )
过电压保护	10mV ( 20mV 额定电压 > 36V )
设定准确度(25+5°C)
电压	<0.05% + 10mV ( + 20mV 额定电压 > 36V )
电流	<0.1% + 5mA
过电压保护	<0.05% + 10mV
涟波及噪声(20Hz~20MHz)
电压	涟波：<1mVrms / 3mVp-p 噪声：<2mVrms / 30mVp-p
电流	<3mArms (<5mArms 额定电流 > 3.5A )
温度系数(0 ~ 40°C)
电压	<100ppm + 3mV
电流	<150ppm + 3mA
读回值解析度
电压	10mV ( 20mV 额定电压 > 36V )
电流	1mA ( 2mA 额定电流 > 3.5A )
读回值准确度(25+5°C)
电压	<0.05% + 10mV ( + 20mV 额定电压 > 36V )
电流	<0.1% + 5mA
读回值温度系数
电压	<100ppm + 10mV ( + 20mV 额定电压 > 36V )
电流	<150ppm + 10mA
响应时间
电压上升	10% ~ 90%：<100mS
电压下降	90% ~ 10%：<100mS
漂移
电压	<100ppm + 10mV ( + 20mV 额定电压 > 36V )
电流	<150ppm + 10mA
串联同步操作
串联同步误差	<0.1% + 20mV
串联(负载)	<20mV
并联同步操作
设定准确度 ( 25+5°C )	电压：<0.05% + 10mV ( + 20mV 额定电压 > 36V ) 电流：<0.1% + 10mA 过电压保护：<0.05% + 10mV
记忆
	储存/呼叫, 100 组
计时器
时间设定	0.1秒 ~ 99分59秒 (最大 99分59秒共100组)
解析度	0.1秒
功能	循环输出(自动执行)
标准接口
	RS-232
选购配备
	GPIB (IEEE 488.2)
使用电源
	交流 100V/120V/220V/240V+10%, 50/60Hz
附件
	电源线 x 1 操作手册 x 1 测试线 GTL-104 x 3
尺寸及重量
	230(宽) x 140(高) x 380(长) mm 约 10 公斤



订货信息
PST-3202 158W 三组输出可编程直流电源

标准附件
使用手册×1，电源线×1, 测试导线GTL-104*3、GTL-204*3
