BWD-SRM01 光伏专用光谱测试仪（模拟器光谱匹配度

提示：以下模板中任意文字及图片均可执行修改、删除的操作，更多产品描述有助于增加产品对买家的吸引力及搜索曝光率。



光伏专用光谱测试仪（光谱匹配度测量）

BWD-SRM01 光谱辐射仪（适用于新IEC 60904标准400-1200nm太阳模拟器光谱辐照度匹配度测量分析）
------最理想的太阳模拟器光谱匹配度测量工具

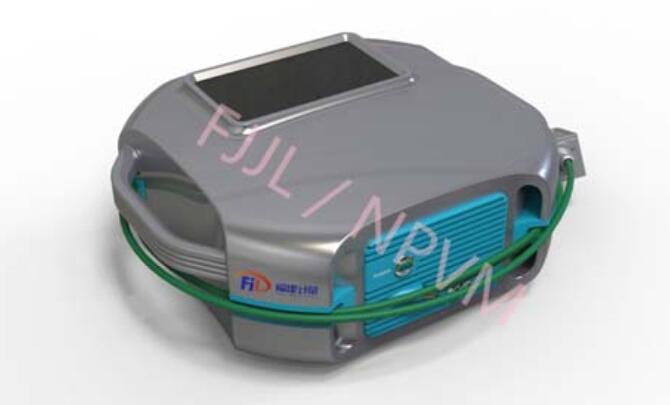

BWD-SRM01 光谱辐射仪是同福建省计量科学研究院/国家光伏产业计量测试中心合作专门针对各种连
续型辐射光源和脉冲型太阳模拟器进行光谱辐射照度的测量而研发。此款光谱辐射仪在紫外区
（250~350）nm 和近红外区（800~1700）nm 均具有很高的量子效率，同时具有高信噪比和大动
态范围， 可以实现高准确度、 高稳定性辐射光谱照度测量， 采用了独有技术的高速多功能探头，
可实时监测脉冲光强度变化。
BWD-SRM01 光谱辐射仪是根据 IEC 60904-9：2007 标准和 IEC 60904-9：Ed.3(Draft)专门针
对太阳模拟器光谱匹配度辐射测量而设计的，测量范围覆盖 （250~1700）nm，适用于测量连
续型和脉冲型（单次频闪或者高频短脉宽）太阳模拟器的光谱特性。可以实现每秒 1000 幅光
谱的超高速测量，能够捕捉到一个脉冲周期内不同时间点的光谱强度和光脉冲平坦期，并自动
返回光脉冲平坦期的光谱辐射照度测量结果，避免光脉冲上升沿或下降沿对测量造成影响。

BWD-SRM01光谱辐射仪可溯源到国家光伏产业计量测试中心的光谱辐射照度标准灯，溯源范围
可达（250~1700）nm，并提供国家光伏产业计量测试中心的校准证书。
一、典型应用领域

	UV 灯管辐射测量		紫外老化试验光谱辐照度测量分析
	太阳模拟器光谱辐照度匹配度测量分析		日晒仪辐射测量
	辐射光源光谱特性分析		氙灯光谱辐射测量

二、主要功能特征：
 依据 IEC 60904-9：Ed.3(Draft)最新标准实
现光谱匹配度测量，覆盖波长范围（250~1700）
nm，全光谱实时显示；
 配备工业级触屏控制，亦可由笔记本电脑经
USB 连接控制，满足不同工作环境条件；
 最短积分时间 0.02ms，可以实现大功率辐射光源测量；
 数据可通过 USB 接口连接电脑控制或无线连接电脑下载原始数据；
 多功能辐射探头一体化设计，内含余弦散射体和高速感光器件，触发和光谱测量同步、同
面感光；
 光谱辐射仪与 2.5m 抗紫外处理光纤为一体化固定连接，提高测量精度和稳定性；
 高速采样，可实时监测脉冲光的强度变化特性，软件自动给出最优测试条件，并可同时输
出光谱辐照度数据和脉冲光相对强度随时间的变化曲线；
 光谱波长范围（250~1700）nm 内可自定义波长范围以进行累计积分辐照度（Cumulative
integrated irradiance）计算，并自动计算与 AM1.5G 的光谱匹配度，生成报告；
 支持 txt，xlsx，docx，pdf 等多种常用文件格式，中英文操作界面自由切换；
 光谱辐射仪可在环境温度（0~40）℃正常使用，光谱辐射照度测量最大误差：（250~300）
nm≤±3.5%，（300~400）nm≤±3.0%，（400~1700）nm≤±1.5%。

三、 BWD-SRM01 光谱辐射仪技术指标：

型号	SRM01
光谱范围	（250~1700）nm
光谱间隔	0.2 nm @（300~1100 ）nm；2 nm @（1100~1700）nm
波长准确度	0.5 nm @ （200~1100） nm；1 nm @ （1100-1700）nm
感光探头	内置余弦修正器和感光触发探头，可探测脉冲光强度变化;2.5 米长
控制方式	触控屏和 USB 电脑连接自由切换
探测器	背照式 CCD 传感器+TE 制冷 InGaAs 传感器
积分时间（曝光时间）	0.02ms~20s 可调
光谱辐照度测量结果准确度	（250~300）nm≤±3.5%，（300~400）nm≤±3.0%，（400~1700）nm≤±
