光伏电站现场功率分析仪


产品简介：
AV6593系列光伏电站现场功率分析仪主要应用于光伏电站现场功率监测。分析仪采用电流钳进行电流采样，能够在电站正常工作状态下对电站中不同节点的功率进行实时记录分析。其中AV6593A主要用于直流阵列的单路功率监测，AV6593B可用于多至3路直流3路交流的同时测试，并对单相逆变器或三相逆变器的转换效率进行实时分析。

技术特点：
● 实时电压、电流、功率监控显示，发电量记录。
● 支持3个单相逆变器或一个三相逆变器的转换效率监测。
● 支持辐照度、温度监控功能，提供整个电站的环境监控采集记录。
● 通过累计的发电量计算及累计辐照度通量计算，获取光伏阵列的实时转换效率，能够及时发现光伏阵列的故障，提供可靠的故障诊断方法。
● 采用便携式设计，内置高容量锂离子电池，提供SD卡等多种存储方式，并可选远程以太网监控功能。

性能参数：

主要测试指标：

测试指标	直流	交流
电压量程	5～1000V	0～600V
电压测试精度	0.1V	0.1V
电流量程	0.5～150A 0.5～1400A	0.5～2000A
电流测试精度	0.01A	0.01A



注：电流测试精度需参考选配电流钳测试精度，电流测试量程可根据用户需求选配其他测试探头。
订货信息：

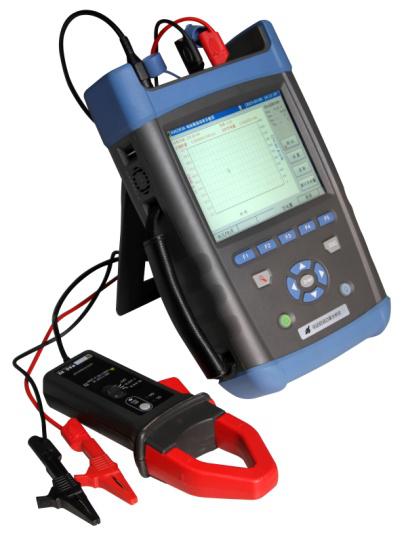

AV6593A:
主机                            1台
电流钳                          1个
测试线缆                        1套
电源适配器                      1个

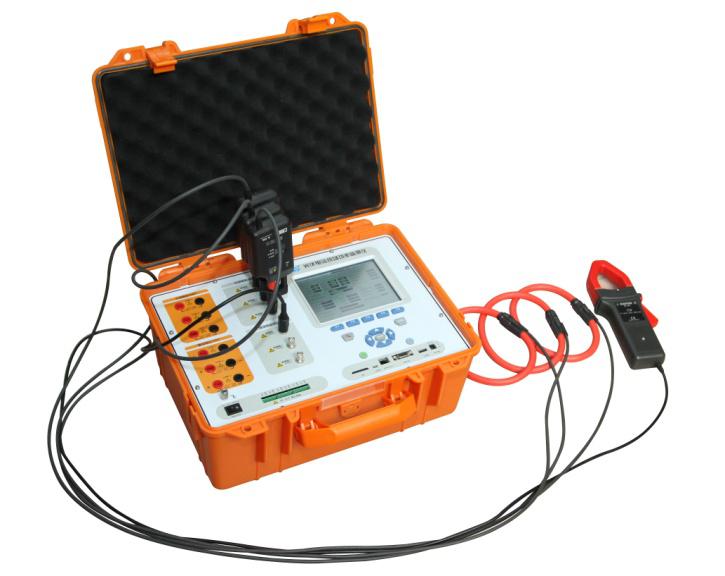

AV6593B:
主机                            1台
电流钳                          6个（3个交流，3个直流）
测试线缆                        1套
电源适配器                      1个
长*宽*高=420mm*336mm*196mm
注：可选配PTP168110太阳辐照度计
