光伏电站I-V测试仪（I-V400/V6591）

1. I-V400技术规格

1.1. 技术特点

准确度=±（n₁%×读数 + n₂×分辨率），适用条件： 23°C ± 5°C， <80%HR

直流电压

范围 [V]	分辨率[V]	准确度（*）
5.0 ¸ 999.9	0.1	±（1.0%×读数 + 2×分辨率）

（*）I-V 曲线和Rs测试的最小直流电压为15V，准确度定义的条件是直流电压大于20V

直流电流（用内部感应器测量） – I-V曲线探测

Range [A]	分辨率[A]	准确度
0.10 ¸ 10.00	0.01	±（1.0%×读数 + 2×分辨率）


测量的最大功率（测量条件为 Vmpp > 30V， Impp > 2A）

范围  [W]	分辨率[W]	准确度
50 ¸ 9999	1	±（1.0%×读数 + 6×分辨率）

Vmpp = 最大功率点电压
Impp =最大功率点电流

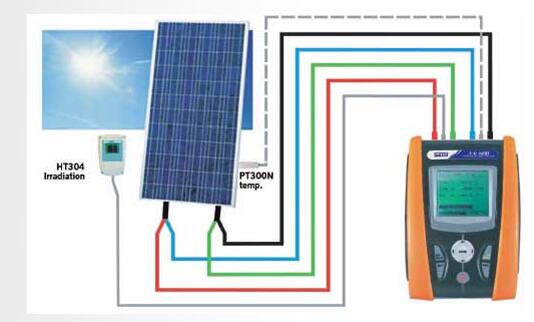

太阳辐照度 （使用 HT304 参考太阳电池）

范围  [mV]	分辨率[mV]	准确度
1.0 ¸ 100.0	0.1	±（1.0%×读数 + 5×分辨率）


温度 （使用 PT300N探测器）

范围[°C]	分辨率[°C]	准确度
-20.0 ¸ 100.0	0.1	±（1.0%×读数 + 1°C）



1.2. 安全规格

1.2.1. 概要

 仪器安全标准： IEC/EN61010-1
    技术标准： IEC/EN61187
  能源配件标准： IEC / EN61010-031
    测量标准： IEC/EN60891
绝缘： 双层绝缘
污染度等级： 2
测量类别： 对地电压CAT II 1000V DC， CAT III 300V
P1， P2， C1， C2输入端最大电压1000V


1.3. 基本特点

显示器和存储器
显示器规格： LCD custom, 128x128 pxl， 背光显示屏
存储器容量： 256字节
可存储的曲线图数量： >200
PC 接口： USB/单向光耦合接口


仪器供电
电池型号： 标准电池6 x1.5 V alkaline type AA L&06(或标准可充电电池,可现场更换)
低电量指示： 显示屏中显示 ““ 符号
电池寿命： >200次测试
自动关机： after 5 minutes of idleness闲置5分钟后

规格
尺寸： 235（L） x 165（W） x 75（H） mm
9（L） x 6（W） x 3（H） 英尺
重量（包括电池）： 不大于1.5kg （42 ounces）(1.2Kg)


1.4. 环境要求

参考温度： 23° ± 5°C （73°F ± 41°F）
工作温度： 0 ÷ 40°C （32°F ÷ 104°F）
允许的相对湿度： <80%RH
贮藏温度： -10 ÷ 60°C （14°F ÷ 140°F）
贮藏湿度： <80%RH
使用最大海拔： 2000m （6562 ft） （*）










	警告
	（*） 在海拨高度为 2000 到5000m地区使用本仪器的说明 仪器的输入端P1，P2，C1和C2，遵循CAT I 1000V直流和CAT II 300V对地，在输入端最大1000V。当使用本仪器在海拔2000m以上的时候，仪器上的标记是必须考虑的


本仪器严格遵循欧洲低压规范2006/95/CE （LVD） 和 EMC 2004/108/CE
