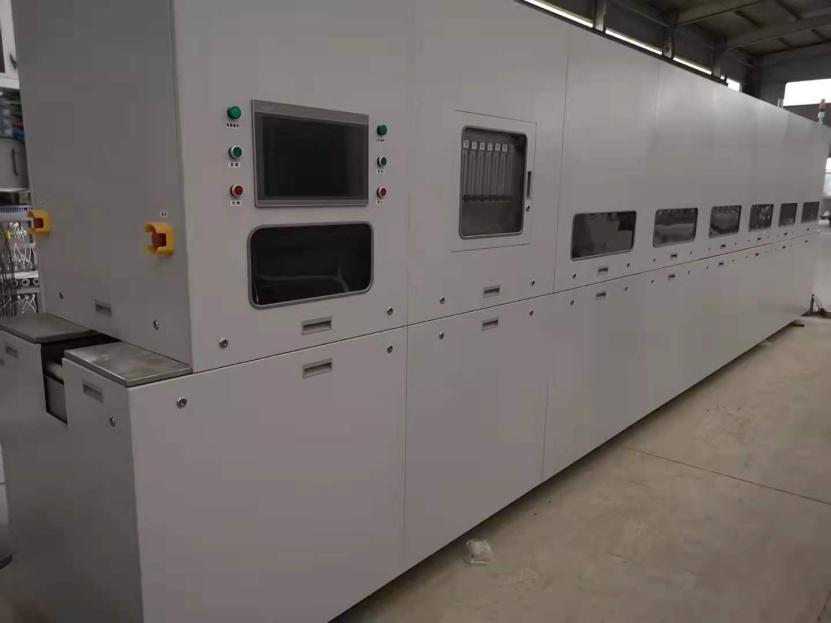

太阳能电池片退火光衰炉（ANF-LGP-1000 系列） 一、概述 1.1 产品型号： ANF-LGP-1000 1.2 产品功能： ◆新型退火抗光衰炉：采用高纯陶瓷辊道传输电池片，特定波长的 LED 光源照射电池片。 ◆能耗低：辊式传输没有金属网带进出炉膛，耗能更低，单列耗能 25KW。 ◆效率高：单多晶 PERC 电池处理后，电池效率提升 0.05%。 ◆产量大 ：典型辊速 9m/min，最大辊速达 15m/min，比链式炉产能提高 30%以上。 ◆长度短： 整机长度不足 8M，可节省安装空间、降低厂房造价。 ◆光衰小：采用特定光源照射电池片，电池光衰 0.8%~0.2%。 二、设备主要功能及结构 2.1 设备功能：实现对电池片的照射退火处理。 2.2 适用产品：单多晶 PERC 太阳能电池。 2.3 设备型号 ANF-LGP-1000 系列太阳电池退火光衰炉。 2.4 设备结构（常规 9M/MIN） ◆预热区：1 个，长度约 600mm；温度设定范围小于 500℃。 ◆辐照区：10 个，总长度约 5000mm。 ◆冷却区：1 个，长度约 1000。 2.5 流水线高度 流水线高度：960mm-1060mm 可调 2.6 传动系统1/ 3 ◆传动类型：炉腔内陶瓷辊道，其余金属辊道。 ◆速度范围：15m/min 以下任意可调。 ◆速度控制：变频器无级调速。 ◆传动方式：机械传动。 2.7 加热系统 ◆加热辐照元件：红外石英灯管和特定波长 LED 灯板；保温材料：高纯陶瓷纤维制品。 ◆控制方式：上位工控机、下位 PLC 智能 PID 控制，参数自整定； ◆控制温区：11 个。 ◆控温稳定度：±2℃； ◆温度均匀度：±2℃； ◆报警保护：断偶、超温、偏相等声光报警保护。 2.8 冷却系统 强制风冷，风速风压可调。 2.9 供气和排气系统 ◆CDA 进气:玻璃转子流量计控制，使用干洁的压缩空气。 2.10 电控系统 本烧结炉采用西门子控制系统：上位采用工业控制计算机监控，可以实现温度曲线存储、温度 控制、速度变频控制、气体压力检测、设备运行数据监测与记录、异常报警以及各控制参数修 改等功能，报警保护包括超温、断偶等。 下位温度控制采用西门子 PLC 控制，具有 PID 参数自整定功能，实现温度的自动控制。 计算机监控系统可主要实现如下功能： ◆温度采集与记录：便于质量管理和追踪。 ◆曲线存储与自动调出：客户可针对不同产品，设定多种使用曲线，并可随时调出使用。 ◆参数调整：包括温度、控制参数等下位机可调整的参数，均可在上位实现控制，并可扩展实 现与用户局域网的通讯和管理。 ◆温度曲线记录分析系统：定期测量分析炉膛温度及工件表面的实际温度曲线。 ◆设备安全：当外部条件不满足要求时，禁止开机
