WPVS 参考太阳电池

WPVS 参考太阳电池
------太阳模拟器辐照度定标的一级标准器
和福建省计量科学研究院/国家光伏产业计量测试中心合作，专门针对太阳模拟器辐照度定标而研发的 WPVS
参考太阳电池，设计和封装完全满足 IEC60904-2 的要求，能用于各种稳态或瞬态太阳模拟器的辐照度定标。

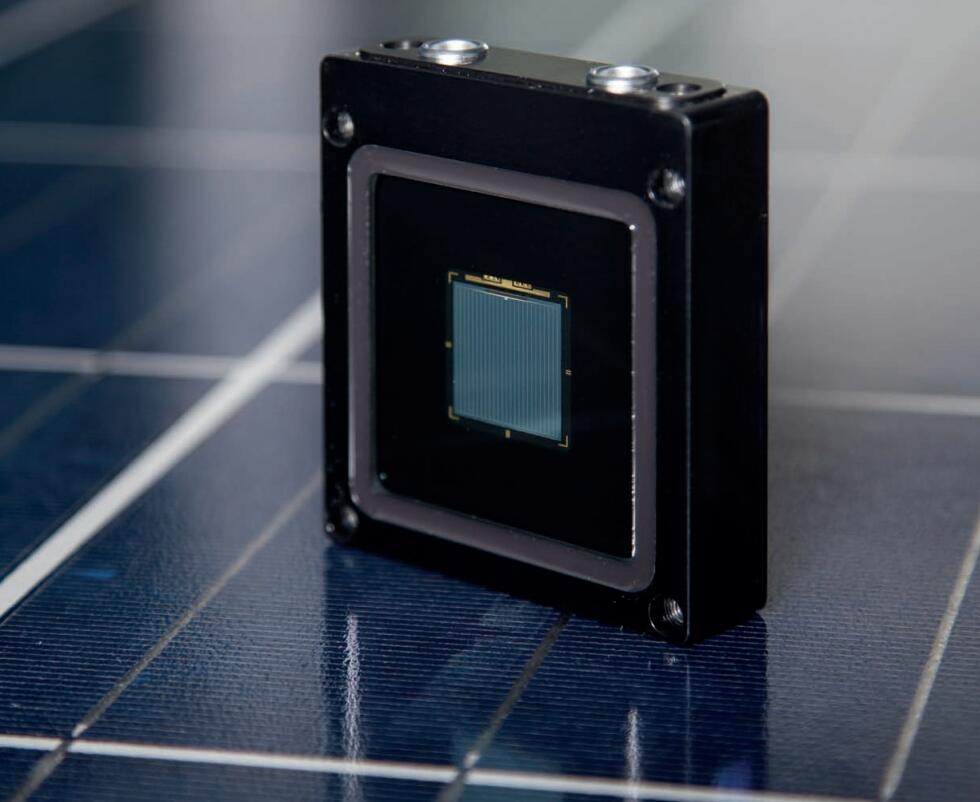

本中心研发的 WPVS 参考太阳电池的光谱响应范围覆盖（300~1200） nm，电池本体包含一个电流信号输
出口与一个温度信号输出口，两个信号输出口均采用四线法引出信号。内部电池片尺寸为 20mm X 20mm，
类型可以选择普通单晶或 PERK 多晶，紧贴电池片下方预埋 PT100 高精度热电阻，可精确输出电池片温度
信号。信号输出接口采用原装 LEMO 接口，配置两根信号输出线（一端 LEMO 四线公口，一端为四个香蕉
头，如需定制接口可预先说明）。
一、典型应用领域
 稳态太阳模拟器辐照度定标；
 瞬态太阳模拟器辐照度定标；
 太阳模拟器辐照度不均匀度测量。
二、 配套校准报告
WPVS 参考太阳电池采用国家光伏产业计量测试中心具备的 DSR （Differential Spectral Responsivity）
法进行一级定标，短路电流测量不确定度 0.7%， k=2），或采用太阳模拟器法进行二级定标，短路电流测量
不确定度 1.4%， k=2）。
1.DSR 法一级定标
 短路电流输出范围：（100~160） mA；短路电流测量不确定度： Urel = 0.7%, k=2；
 绝对光谱响应度：（280~1200） nm，波长间隔： 5 nm。
2. 太阳模拟器法二级定标：
 短路电流输出范围：（100~160） mA；短路电流测量不确定度： Urel = 1.4%, k=2；
 相对光谱响应度：（300~1200） nm，波长间隔： 5 nm。
