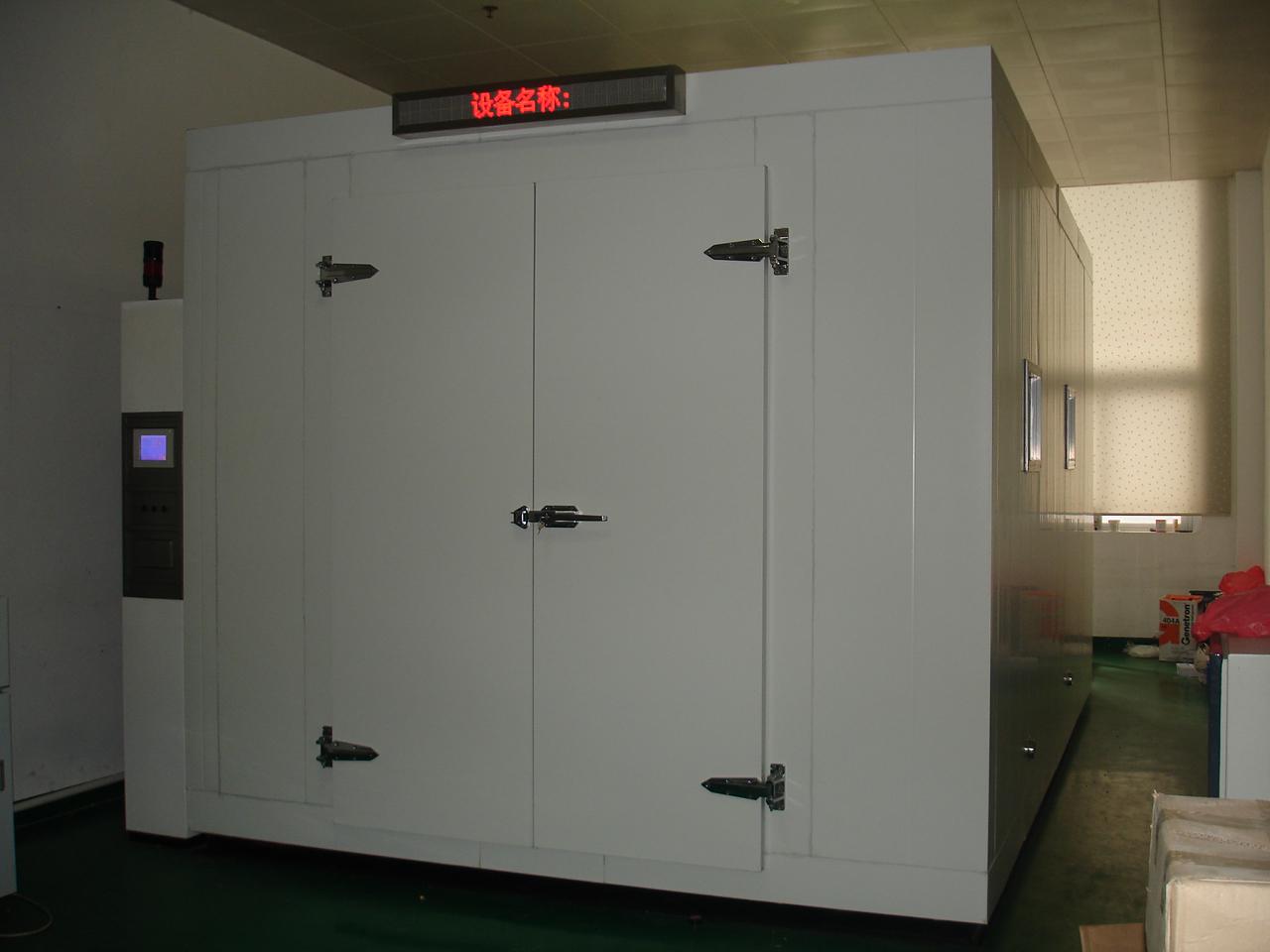

光伏组件高低温交变试验箱

u （一）产品用途：
该系列湿冻试验箱专用于光伏组件及地面用薄膜光伏组件设计鉴定和定型标准中的湿一冻试验，同时也可以做热循环试验，与湿热试验。
确定组件承受高温、高湿之后以及随后的零下低温影响的能力。及组件承受由于温度反复变化而引起的热失配、疲劳和其他应力的能力
u （二）技术参数：

工作室尺寸		1200×700×2200（mm） (深×宽×高)
外形尺寸		1800×1300×2800（mm） (深×宽×高 以实际为准）
试件尺寸  （数量）：		太阳能组件：1000*2000（mm），试件4块
温度范围     交变温度		-40℃-100℃ -40℃-100℃
温度波动度		±0.5℃ （空载时）
温度偏差		≤±2℃ （空载时）
湿度范围		20%-98%R·H(40-90℃)（可控可调）
湿度稳定度		±2%
湿度分布偏差		±5% R.H（空载下
降温速率		85℃～-40℃   90/min（带载下）
升降速率		-40℃～+85℃   60/min（带载下）
发热负载		1500W
总功率		55kw
电源要求		AC380V  三相五线制
以上产品运行技术数据均在室温20±5℃，相对湿度≤85%R.H，水温5-28℃，供水压力应在0.1Mpa～0.3Mpa之间，工作室空载的条件下测得。
（三）箱体结构
结构方式	试验箱设计为整体式结构，箱体的前部为试验区、后部为压缩机制冷部分，方便试件的安置，电器控制柜与在设备的右侧部分。设计合理，经久耐用。设备在符合国家标准的前提下，各方面性能都稳定的基础上更具备实用性和便于控制。并且，该设备具有容易安装、操作简单，基本上不需要日常维护等特点。
外壳	设备外壳采用SUS304优质不锈钢板数控机床加工成型，更显光洁、美观；
内胆	内胆为SUS304优质不锈钢板；
样品架	专用的样品架，可以放置10片( 600*1200mm )组件；
保温材质	高密度玻璃纤维棉，保温厚度为100mm，确保箱体不会因温度传导而导致温 度波动过大，使样品在试验过程中温度一直保持恒定。
观察窗	箱门合理的位置设置一个透明窗口，尺寸约300*200mm，用以观测室内试样的变化。观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜，具有透明、隔热、不易产生蒸汽结霜等优点；
搅拌系统	采用长轴风扇电机，耐高低温之多翼式叶轮,以达强度对流垂直扩散循环，使实验室内的温湿度均匀并保持稳定；
大门	设备的门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭。大门内板材料为不锈钢制成，并采用无反作用门把手，操作更容易；
密封条	设备的门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭。
测试孔	左侧设1个φ50mm或100mm的测试孔，可外接测试电源线或信号线使用(孔径或孔数需使用方指示)。并配有专用软胶塞及不锈钢盖子。
脚轮	机器底部安装高品质可固定式PU活动轮，可以很方便地将机器移到指定位置，最后将脚轮固定；
控制面板	设备的控制部分设计在设备的右侧，分布有温控仪、控制开关等，操作方便，简单，易于维护。



（四）制冷系统
4.1压缩机	德国原装博客半封闭水冷压缩机  两组
4.2温度控制	温度控制输出功率均由微电脑演算，以达高精度及高效率之用电效益；
4.3制冷方式	双机复迭式循环水冷却
4.4制冷剂	R404A、R23
4.5制冷剂控制	根据试验条件，控制系统自动调节制冷机运行工况、冷量大小，确保压缩机工作在合适状态，延长压缩机使用寿命
4.6其它	干燥过滤器、冷媒流量视窗、修理阀、电磁阀、均采用进口原装件。
4.7温度控制	温度控制输出功率均由微电脑演算，以达高精度及高效率之用电效益；
（五）控制系统
5.1主要执行电器	6.1.1交流接触器： “施耐德”     6.1.2断路器：“施耐德” 6.1.3热继电器：“施耐德” 6.1.4小型继电器：“欧姆龙”
5.2温控器	温湿度控制仪表采用（韩国）TEMI-880进口超大屏幕画面，荧幕操作简单，程式编辑容易，无须按键输入，屏幕直接触摸选项； 设定方式：可程序及定值设定 设定范围：温度条件：﹣100～200℃           湿度条件：0-99％RH 显示范围：温度条件：-100～200℃           时间：99小时59分 设定分辨率：温度：±0.1℃            湿度：±0.1％RH
5.3感温传感器	PT100铂金电阻测温体；
5.4控制方式：	热平衡调温调湿方式
5.5 自动演算	具有自动演算的功能，可将温湿度变化条件立即修正，使温湿度控制更为精确稳定；
5.6 程序容量	具有10组程式、每组100段、每段可循环999步骤的容量，每段时间设定最大值为99小时59分；
5.7 温湿度控制	采用P . I . D＋S.S.R系统同频道协调控制；
5.8控制界面	设中英文可供选择，实时运转曲线图可由电脑屏幕显示；
5.9精度	精度：0.1℃(显示范围)； 解析度：±0.1℃；
5.10锁定功能	资料及试验条件输入后，控制器具有荧屏锁定功能，避免人为触摸而停机；
5.11屏保	控制器具有荧屏自动屏保功能，在长时间运行状态下更好的保护液晶屏（使其寿命更长久）；
5.12通讯接口	具有RS-232或RS-485通讯界面，可在电脑上设计程式，监视试验过程并执行自动开关机、打印曲线、数据等功能；
5.13自动除霜	本试验箱回风口具有自动除霜装置（这样才能使试验时产生的水蒸气不会聚集在制冷蒸发器上，产生冰堵现象）。
（六）加热、加湿系统
6.1加热	加热采用远红外镍铬合金高速加温电热丝；
6.2独立系统	高温完全独立系统，不影响低温、交变湿热试验；
6.3加湿器	外置式锅炉蒸汽式加湿器；
6.4报警系统		具有水位自动补偿、缺水报警系统；
6.5加湿	加湿采用远红外不锈钢高速加温（0.75KW×2）电热管；
6.6控制	采用P . I . D ＋S . S . R，系统同频道协调控制；
6.7温湿度输出	温湿度控制输出功率均由微电脑演算，以达高精度及高效率之用电效益。
（七）安装环境要求
7.1电源			AC 380V±10%、50 Hz、三相四线+接地线
7.2环境温度			5～32℃
7.3环境湿度			≤85%R.H
7.4安装布置尺寸			A：≥800m；B：≥1500mm； C：≥800m；D：≥800mm； E：≥500mm
7.5环境条件			设备现场周围无强烈振动、无强电磁场干扰、无高浓度粉尘及腐蚀性物质、无阳光直接照射或其它热源直接辐射。
7.6场地要求			设备应水平放置于通风良好的试验室内，周围应留有充足的空间供操作及维护之用；试验箱附近最好能备有排水地漏。
