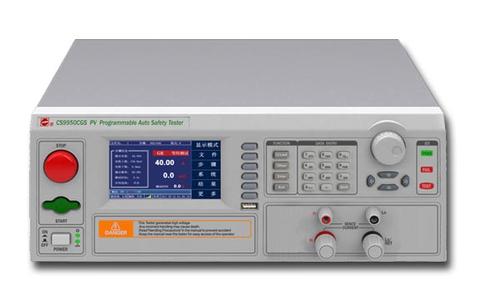

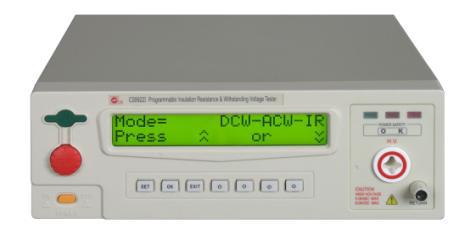

光伏组件绝缘耐压测试仪

Ø 测定组件电流体和边框（外界）的绝缘性能是否足够的好。
    测试应在周围环境温度（参照IEC60068-1）和湿度不超过75%的环境下进行。
Ø 步骤
    这个测试同IEC61215/61646 一样依据于应用类别和系统的最大电压。
测试最大电压
对于应用类别A：2000V 加4 倍系统最大电压
对于应用类别B：1000V 加2 倍系统最大电压。

ACW	输出电压		范围		(0.050～5.000)kV
			精度		±（2％读值+5V）
			分辨率		1V
	最大输出功率				100W
	最大额定电流				20mA
	电流档位				2mA、20mA
	电流下限				（0～20.00)mA,0=不判断下限
	输出波形				正弦波
	输出波形失真度				≤2%（空载或纯阻性负载）
	波峰因数				1.3～1.5
	输出波形方式				DDS+线性功放
ACW	电压上升时间				0.3s～999.9s  0=电压上升时间关
	测试时间				0.3s～999.9s  0=连续测试
	电压下降时间				0.3s～999.9s  0=电压下降时间关
	间隔时间				0.3s～999.9s  0=间隔时间关
DCW	输出电压	范围				(0.050～6.000)kV
		精度				±（2％读值+5V）
		分辨率				1V
	最大输出功率					60W
	最大额定电流					9.999mA
	电流档位					2mA、10mA
	电流下限					（0～9.999）mA,0=不判断下限
	纹波系数					≤5%（6kV/10mA）
	放电时间					≤200ms
	最大充电电流					9.999mA
	电压上升时间					0.3～999.9s  0=电压上升时间关
	测试时间					0.3～999.9s  0=连续测试
	电压下降时间					0.3～999.9s  0=电压下降时间关
	间隔时间					0.3～999.9s  0=间隔时间关
电  压  表	范围				0.050kV～6.000kV
	精度				±（2％读值+5V）
	分辨率				1V
	显示数值				均方根值
绝缘电阻	范围				1MΩ～5000MΩ，测试时间 0.0～999.9S.
电  流   表	测量范围			AC	0 ～ 20mA
				DC	0 ～ 10mA
	分辨率			AC	2mA档：1uA,20（12mA）mA档，10uA
				DC	2mA档1uA,10(5mA)mA档，10uA
	精度				±（2%+5个字）
	偏移电流				0 ～ 2mA
计时器	范围				0.1s～999.9s
	精度/分辨率				±1%/0.1s
